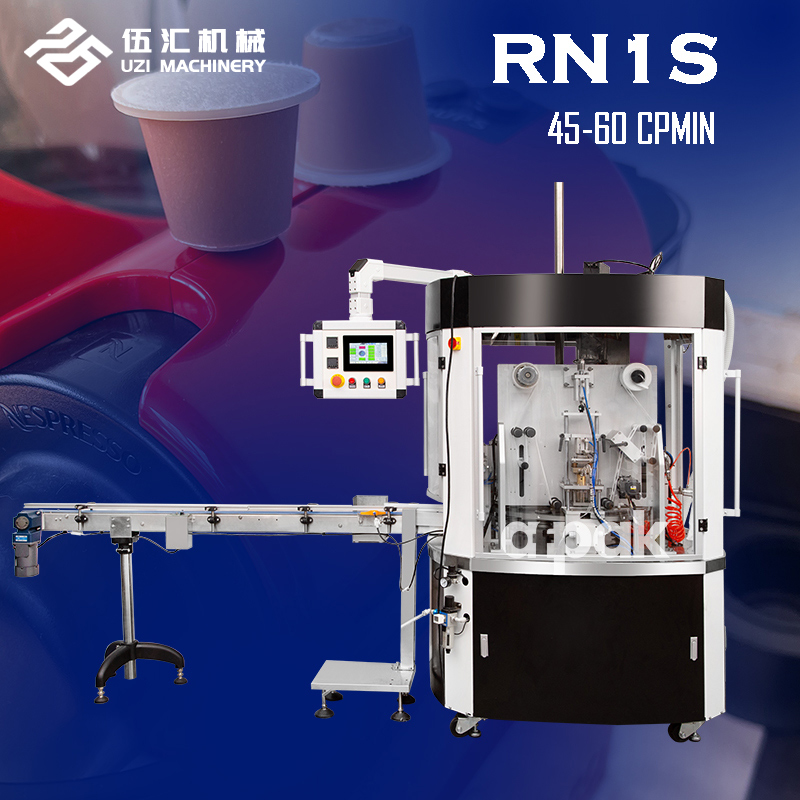

咖啡胶囊灌装密封包装机是针对咖啡胶囊自动化生产的专用设备，核心功能是完成咖啡粉的定量充填、胶囊壳体封口、成品输出等工序，其结构设计围绕高精度、高速度、高密封性的需求展开，整体结构可分为进料单元、计量充填单元、密封单元、成品输送单元、控制系统五大核心模块，具体结构特点如下：

一、 模块化设计，适配多规格胶囊

1. 机型兼容性强

   设备采用模块化拼接结构，进料、充填、密封等单元可独立拆卸更换，能适配不同尺寸（如 Nespresso、Dolce Gusto、K-cup 等）、不同材质（塑料、铝箔复合膜）的咖啡胶囊壳体，无需整机改造，仅更换模具即可切换生产规格，降低企业换型成本。

2. 快速换模结构

   关键工位（如胶囊定位模、封口热压模）配备快锁机构和定位销，换模时间可控制在 10 - 20 分钟内，满足小批量、多品种的生产需求。

二、 计量充填单元：高精度、防粉尘，保障咖啡粉品质

1. 高精度定量装置

   核心采用螺杆计量或失重式计量结构，螺杆计量通过精准控制螺杆转速和旋转时间，实现单粒胶囊咖啡粉重量误差≤±0.1g；失重式计量则适用于高端产品，通过实时监测料仓重量变化，动态调整充填速度，精度更高。

2. 防粉尘飞扬设计

   充填工位设置密闭式料斗和负压除尘系统，料斗出口与胶囊进料口精准对接，减少咖啡粉在充填过程中的散落；同时配备粉尘回收装置，收集的粉尘可循环利用，降低原料损耗。

3. 分层充填功能（可选）

   部分高端机型配备双螺杆分层充填结构，可实现咖啡粉与奶精、糖等辅料的分层装填，满足花式咖啡胶囊的生产需求。

三、 密封单元：高密封性，确保咖啡粉保鲜

1. 双工位密封结构

   采用预热 + 热压密封双工位设计，先对胶囊封口膜进行预热软化，再通过高精度热压模具进行密封，避免因局部温度不均导致的封口漏粉、漏气问题；热压模具温度可分区控制（精度 ±1℃），适配不同熔点的复合封口膜。

2. 密封质量检测集成

   密封工位后串联真空检漏或压力检测模块，通过负压吸附或正压充气的方式，实时检测胶囊封口的密封性，不合格产品会被自动剔除，避免流入后续工序。

3. 铝箔膜成型适配结构

   针对铝箔封口膜的特性，部分机型配备拉伸成型机构，可将铝箔膜预压成与胶囊口匹配的形状，提升密封贴合度，同时防止封口膜褶皱。

四、 进料与输送单元：自动化、高稳定性

1. 胶囊壳体自动上料

   采用振动盘上料机或料仓式上料机，振动盘通过高频振动将杂乱的胶囊壳体定向排序，均匀输送至主输送链道；料仓式上料则适用于大产能机型，可储存更多胶囊壳体，减少人工补料频次。

2. 间歇式分度输送链

   主输送系统采用凸轮分度器驱动的链板式输送线，实现间歇式精准定位，每个工位（上料、充填、密封、检测、下料）的停留时间可通过控制系统调整，确保各工序同步运行，输送精度可达 ±0.05mm。

3. 防卡料保护结构

   链道上设置光电传感器和过载保护装置，当出现胶囊壳体卡滞时，设备会自动停机并报警，避免机械部件损坏。

五、 控制系统：智能化、可追溯

1. PLC + 触摸屏集成控制

   核心控制器采用 PLC（可编程逻辑控制器），搭配人机交互触摸屏，可设置生产速度、充填重量、密封温度、产量等参数，并实时显示运行数据（如产量、合格率、故障信息）；支持参数配方存储，不同规格胶囊的生产参数可一键调用。

2. 全流程数据追溯

   高端机型可集成条码 / 二维码打印与扫描模块，在成品胶囊上打印生产日期、批次、重量等信息，并与生产数据绑定，实现产品全生命周期追溯；同时支持与工厂 MES 系统对接，上传生产数据。

3. 故障自诊断功能

   系统内置故障诊断程序，当出现计量不准、密封不良、卡料等问题时，会自动定位故障工位并提示解决方案，降低人工排查难度。

六、 其他结构特点

1. 整机不锈钢材质

   与物料接触的部件（料斗、螺杆、输送链道）均采用 304 不锈钢制造，符合食品卫生标准，且便于清洗消毒；机身框架采用不锈钢或铝合金，耐腐蚀、易维护。

2. 紧凑化布局

   各单元采用垂直或水平紧凑排列，占地面积小（常见机型占地面积约 2 - 4 ㎡），适合中小型咖啡胶囊生产企业的车间布局。

3. 高产能设计

   主流商用机型的生产速度可达 100 - 300 粒 / 分钟，部分高速机型甚至能达到 500 粒 / 分钟以上，满足规模化生产需求。
